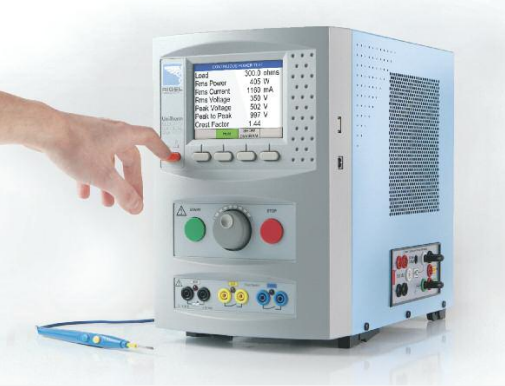

Rigel Uni-Therm最快和最準確的方法來測試所有領先高頻電刀設備。
Rigel Uni-Therm電外科分析儀擁有一系列創新功能，可為測試高頻電刀提供快速準確的一體化解決方案。
憑借彩色屏幕和直觀的菜單系統，Uni-Therm消除了測試的復雜性。板載內存、測試自動化和緊湊的產品尺寸使其使用快速方便。
Uni-Therm 能夠測試所有現代和傳統的高頻電刀設備，并具有接觸式質量 監測（CQM）分析，高達8A的大電流功率測量和高頻泄漏測量，屏幕上的指導圖簡化了過程。
☆ 三組獨立的電阻負載 （極板接觸性CQM,高頻漏電流，能量輸出
☆ 測試所有類型高頻電刀 包括使用高電流血管閉合技術的電外科設備
☆ 滿足所有當前極板接觸性CQM測試要求， 無需額外的測試設備
☆ 用簡單易懂的屏幕指示在幾分鐘內就能 成為專家
☆ 通過允許Uni-Therm執行測試序列來加速您的測試
☆ 自動保存結果，減少了錯誤，提高了效率
☆ 加快測試速度，節省您的時間，提高安全性
電氣測試功能
☆ 高頻漏電流
☆ 高電流負載測試
☆ 功率分布曲線
☆ 患者極板回路監測警報測試(CQM)
Uni-Therm 應用
☆ 高頻電刀振蕩輸出其的常規測試
☆ 高頻電刀振蕩輸出其的再校準
☆ 生產線測試
☆ 高頻電刀研發的開發工具
☆ 電外科設備的型式試驗工具
☆ 購買正確電外科設備的評估工具
☆ 提供電外科設備質量控制程序的生物醫學教學工具 i

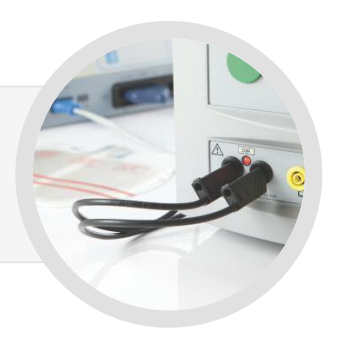

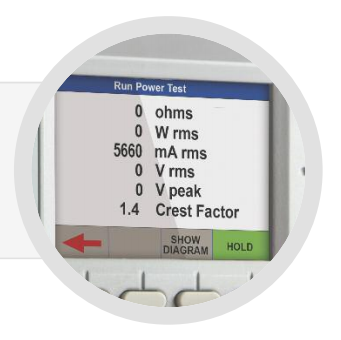

☆ 高電流功率測量
測試所有領先的現代和傳統電外科設備（ESU），最大測試電流為8A RMS，用于校準大電流血管密封模式。
☆ 高分辨率, 低感應負載組憑借精確的高分辨率負載組和盡可能低的電感，Uni - therm為可靠的配電測量提供了一體化解決方案，無需外部負載。 適用于所有ESU設備，負載電阻范圍從0-5115歐姆， 步進值為5歐姆，以代表各種組織類型。

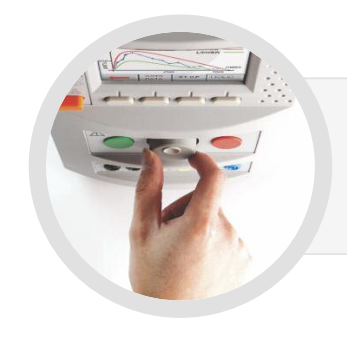

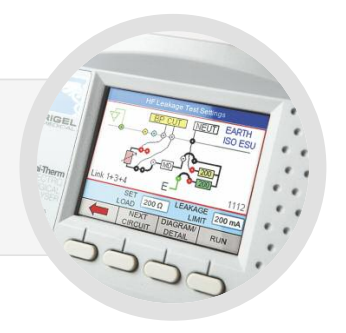

☆ 簡單的用戶界面與詳細的彩色屏幕 通過簡單的導航和屏幕上的一步一步的彩色說明和連接圖-包括簡化泄漏和功率測量測試協議能夠減少測試時間。

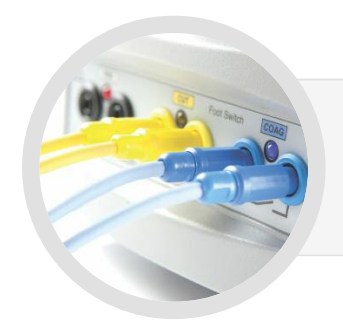

☆ 集成的自動測試協議 顯著減少和簡化測試，而無需PC或筆記本電腦連接。 Uni-Therm還可以自動激活ESU踏板或手動開關，從COAG到CUT。
☆ 極板接觸性(CQM) 分析
一體化解決方案，內置分析功能可全面檢測現代及傳統電外科設備 （ESU）中的所有極板接觸性系統，并支持分辨率達1?的故障精準模擬。
☆ 體積小巧，價格親民
體積比同類產品小50%的Uni-Therm，確保在空間極度受限的環境下仍可完成測試，使用更輕松、運輸更便捷、存放更省心，其性能價值無與倫比。

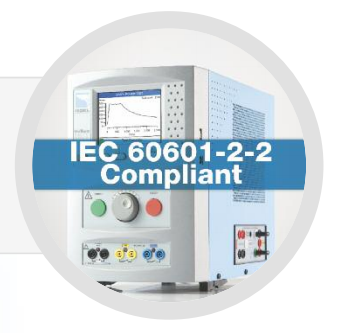

☆ 滿足標準 嚴格遵循IEC60601-2-2標準，執行所有高頻漏電流測試。
技術參數
功率測量 | 應用波形的真有效值 |
功率范圍 | 0 - 500W (RMS) |
精度 | ±(1W + 5% of reading) |
占空比 Lo | 100% 占空比開啟時間高達60 s |
可變電阻 | 0 - 5115Ω |
步進值 | 5Ω |
峰值電壓 | 0 - 10kV (峰峰值) -僅閉環負載 |
精度 | ±(讀數的10% + 15V)測量?jī)H在閉合負載下，于工作電極和分散電極之間進行 |
電壓 | 0 - 700V (RMS) |
精度 | ±(讀數的10% + 5V) |
電流(RMS) | 0 - 6000mA 內置的可變負載 0 – 8000mA 外接無感負載 |
精度 | ±(讀數的2% + 10mA) |
峰值因數 | 1.4 - 20 (Vpeak / V RMS)取兩次峰值電壓測量中的較高 值用于計算 |
真有效值帶寬 | |
僅限儀器 | 30 Hz to 10 MHz (-3 dB) |
內置負載 | 30 Hz to 2.5 MHz (-3 dB) |
可變負載 | 5 - 5115?, 步進值5?(1023 步) |
精度 | ±(1%, + 0.5, -0.0 ? of set load) |
負載電阻類型 | 無感陶瓷電阻 |
測量延遲ay | Fot sw腳踏開關延遲可在 200 - 5000ms之間選擇(10ms分辨率) |
射頻漏電流(高頻漏電流) | |
激勵極 | 從手術電極到地 |
彌散極 | 從負極板到地 |
負載 | 可變負載請參閱功率測量F2 x 200?固定負載 |
精度 | ±1%, +0.5, -0.0Ω |
中性電極接觸安全性監測 (CQM) | |
量程 | 0 - 475?, 步進1? ， 步進電機驅動的可變電位器 |
精度 | ±5% ± 2 ? |
報警寄存器 | 高和低，手動確認 |
調整方式 | 手動或自動 |
輸出連接器 | |
電切模式的遠程腳踏開關控制(CUT) | 2 x 4mm - 黃色, 單 繼電器觸點 |
電能模式的遠程腳踏開關控制(COAG) | 2 x 4mm - 藍色, si單繼電器 觸點 |
高頻漏電流 | 通過4毫米插座功率測量 |
USB | PC 下 載 |
示波器輸出 | 0.5V/A, 100mA 射頻電流最 小輸入, 未校準,僅顯示 |
絕緣 | |
測量裝置與外殼之間10kv電氣絕緣 | |
低頻濾波器 | |
100Hz濾波器用于抑制低頻擾動或干擾 | |
通用參數 | |
內存 | 約5,000 個記錄值(4Mb) |
數據輸出格式 | CSV 和SSS 格式 |
尺寸 | 370mm x 300mm x 204 mm / 14.6” x 11.8” x 8” |
重量 | 10kg / 22 lbs |
操作溫度 | 10?C – 40?C / 50?F – 104?F |
存儲溫度 | 0?C – 50?C / 32?F – 122?F |
電源 | 115/230V AC +10%; 48 to 66 Hz, 35 VA |
保險絲 | 2 x 1.6 A (T) ceramic |
標準附件(與Rigel Uni-Therm一起供貨) | |
電源線 | |
操作手冊 | |
應用光盤 | |
USB 線 | |
校準證書 | |
可選附件 | |
Med-eBase 醫療管理軟件 | |
CUT / COAG 控制接口電纜 | |
藍牙條碼掃描槍 | |
測試線套裝 | |
防護運輸箱(pelican case) | |
電外科技術導論指南手冊 | |
訂貨號 | |
398A914 100V AC | |
398A912 120V AC | |
398A910 230V AC | |
