醫療設備泄露電流的測試

 一、泄露電流的定義與重要性

泄露電流（Leakage Current）是指由于絕緣不完善或電容效應，在非預期路徑中流動的電流。在醫療電氣設備中，泄露電流的控制至關重要，因?yàn)樗苯雨P(guān)系到患者和操作人員的安全。

醫療設備泄露電流的特殊性：

- 患者可能通過電極或?qū)Ч苤苯咏佑|設備內部電路

- 患者可能處于麻醉或虛弱狀態，對電流更敏感

- 某些醫療程序可能降低人體皮膚阻抗

 二、泄露電流的分類

根據IEC 60601-1標準，醫療設備的泄露電流主要分為三類：

1. 對地泄露電流（Earth Leakage Current）

從電源部分通過保護接地導體流向大地的電流。

 2. 外殼泄露電流（Enclosure Leakage Current）

從設備可觸及部分通過人體流向大地的電流。

 3. 患者泄露電流（Patient Leakage Current）

從應用部分通過患者流向大地的電流，這是醫療設備特有的測試項目。

三、測試原理與技術

1. 基本測試電路

泄露電流測試通常采用模擬人體阻抗網絡（MD，Measuring Device），其核心是一個由電阻和電容組成的網絡，模擬人體在不同頻率下的阻抗特性。

典型的人體阻抗網絡參數：

- 電阻：1kΩ或2kΩ

- 電容：0.015μF或0.022μF

- 并聯二極管：模擬人體對電流的感知閾值

2. 測試方法

 (1) 正常狀態測試

設備在額定電壓下正常工作時的泄露電流測量。

 (2) 單一故障狀態測試

模擬保護接地?cái)嚅_、電源極性反接等故障條件下的泄露電流。

3. 測試布置

- 對地泄露電流：在保護接地導線上串聯測量裝置

- 外殼泄露電流：在設備外殼與地之間連接測量裝置

- 患者泄露電流：在患者連接部分與地之間連接測量裝置

四、關鍵技術與注意事項

1. 測量頻率特性

醫療設備泄露電流測試需要考慮50Hz/60Hz基波及其諧波成分，測量裝置需具有適當?shù)念l率響應。

2. 測試環境要求

- 環境溫度：23±5℃

- 相對濕度：45%-75%

- 大氣壓力：860hPa-1060hPa

3. 測試電壓

- 額定電壓的110%進行測試

- 對于多電壓設備，應在不利電壓下測試

4. 測試網絡校準

定期校準測量網絡，確保電阻、電容值在允許誤差范圍內（通常±2%）。

五、標準限值要求

根據IEC 60601-1第三版標準：

六、測試設備與技術發展

現代泄露電流測試系統通常包含：

- 自動切換測試網絡

- 多通道同步測量

- 數據記錄與分析功能

- 符合IEC 61010的安全設計

新興技術趨勢：

- 數字化測量技術提高精度

- 實時波形分析

- 自動化測試序列

- 與其它安規測試項目集成

七、常見問題與解決方案

1. 測試結果不穩定

   - 檢查接地連接可靠性

   - 確認環境電磁干擾水平

   - 檢查設備預熱是否充分

2. 泄露電流超標

   - 檢查絕緣材料性能

   - 優化電路布局減少寄生電容

   - 增加屏蔽措施

3. 高頻成分影響

   - 使用帶寬足夠的測量設備

   - 考慮增加濾波電路

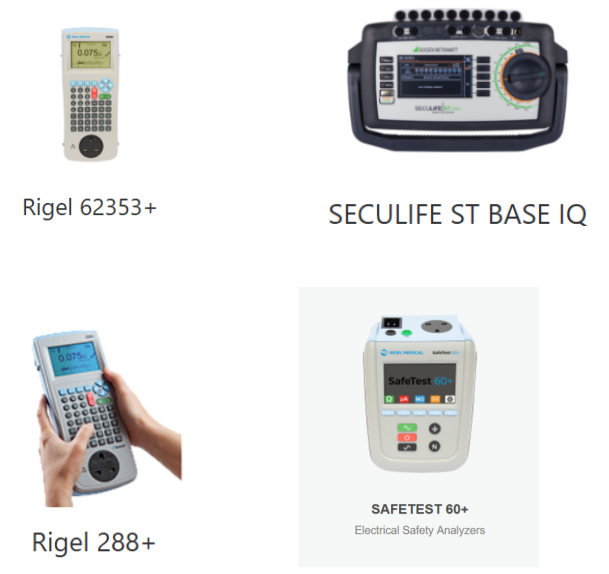

八、德國GMC泄露電流測試儀
